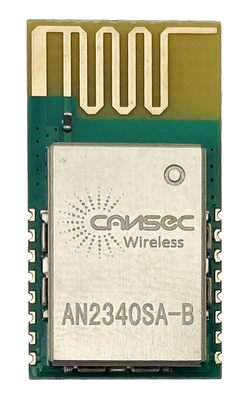

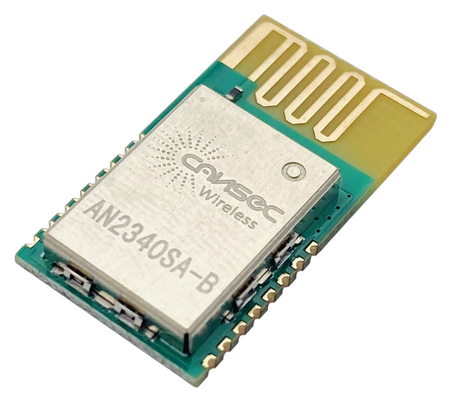

BLE 5.3 พลังงานต่ํา Ble AN2340SA-B โมดูล Ipex ระยะยาว 2.4ghz TI CC2340R5 โมดูล ZigBee Thread

โมดูล AN2340 ถูกออกแบบขึ้นอยู่กับ CC2340 ของ TI. อุปกรณ์ SimpleLink TM CC2340R5 เป็นไมโครคอนโทรลเลอร์ไร้สาย 2.4 GHz (MCU) ที่เป้าหมายให้กับ Bluetooth® 5.3 Low Energy, Zigbee®, IEEE 802.15.4, และการใช้งาน 2.4 GHz ที่ครอบครองเองอุปกรณ์ถูกปรับปรุงให้เหมาะกับการสื่อสารแบบไร้สายพลังงานต่ํา ด้วยภาพสองชิปในชิป รองรับการดาวน์โหลดทางอากาศ (OAD) ในอาคารอัตโนมัติ (เซ็นเซอร์ไร้สาย), การควบคุมแสงสว่าง, แบคคอน), ติดตามทรัพย์สิน, การแพทย์, EPOS (จุดขายอิเล็กทรอนิกส์), ESL (ฉลากเรือนอิเล็กทรอนิกส์) และตลาดอิเล็กทรอนิกส์ส่วนบุคคล (ของเล่น, HID, สติลัสเพน).คุณสมบัติที่โดดเด่นของอุปกรณ์นี้ประกอบด้วย:
* รองรับฟังก์ชัน Bluetooth ® 5: LE Coded PHYs (Long Range), LE 2‐Mbit PHY (High Speed), ขยายโฆษณา, ชุดโฆษณาหลายชุด, CSA#2, การค้นหาทิศทางรวมถึงความสอดคล้องกับอดีต และการสนับสนุนสําหรับคุณสมบัติสําคัญจาก Bluetooth ® 4.2 และเอกสารจําแนกพลังงานต่ําก่อนหน้านี้
* สตั๊กโปรโตคอลโปรแกรม Bluetooth ® 5.3 ที่มีคุณสมบัติครบถ้วนรวมกับ SimpleLinkTM CC23xx Software Development Kit (SDK)
* การสนับสนุนสําหรับ Bluetooth® Mesh (โน้ดพลังงานต่ํา)
* การสนับสนุนโปรโตคอล Zigbee® ใน SimpleLinkTM CC23x0Rx Software Development Kit (SDK)
* กระแสรอคอยที่ต่ํามาก 0.7 μA กับการทํางาน RTC และการเก็บความจํา RAM เต็มที่ทําให้อายุการใช้งานของแบตเตอรี่สามารถขยายออกไปอย่างสําคัญ โดยเฉพาะสําหรับการใช้งานที่มีช่วงเวลาหลับที่ยาวนาน
* กระแสวิทยุเฉลี่ยต่ํามากสําหรับกรณีการใช้ BLE วงจรทํางาน กระแสวิทยุเฉลี่ย ~ 6uA เมื่อทํางานในเชื่อมต่อ Bluetooth® Low Energy ด้วยกําลังการออก TX = 0dBm และระยะการเชื่อมต่อ 1s



ซื้อลิงค์↓↓↓

https://www.alibaba.com/product-detail/BLE-5-3-Low-Energy-Ble_1600826782122.html?spm=a2747.product_manager0.0.3a9a71d28fE38N

ปิน NO	ชื่อ	ประเภท Pin	คําอธิบาย
1	DIO16_SWDIO	ดิจิตอล	GPIO, SWD interface: mode select หรือ SWDIO ความสามารถในการขับขี่สูง
2	DIO17_SWDCK	ดิจิตอล	อินเตอร์เฟซ GPIO, SWD: ชั่วโมง, ความสามารถในการขับขี่สูง
3	DIO20_A11	ดิจิตอล หรือ อานาล็อก	GPIO ความสามารถแบบแอนาล็อก
4	DIO21_A10	ดิจิตอล หรือ อานาล็อก	GPIO ความสามารถแบบแอนาล็อก
5	DIO24_A7	ดิจิตอล หรือ อานาล็อก	GPIO ความสามารถแบบแอนาล็อก ความสามารถในการขับขี่สูง
6	RESET_N	การเข้าแบบดิจิทัล	กําหนดใหม่, เติม-ต่ํา, ดึงภายใน
7	DIO6_A1	ดิจิตอล หรือ อานาล็อก	GPIO ความสามารถแบบแอนาล็อก
8	GND	รางกรานด์	เชื่อมต่อกับ GND
9	GND	รางกรานด์	เชื่อมต่อกับ GND
10	DIO_13	ดิจิตอล	GPIO
11	DIO_12	ดิจิตอล	GPIO ความสามารถในการขับเคลื่อนสูง
12	DIO_11	ดิจิตอล	GPIO
13	DIO_8	ดิจิตอล	GPIO
14	GND	รางกรานด์	เชื่อมต่อกับ GND
15	GND	รางกรานด์	เชื่อมต่อกับ GND
16	VDD	พลัง	1.8V ถึง 3.8V ไฟฉบับหลัก
