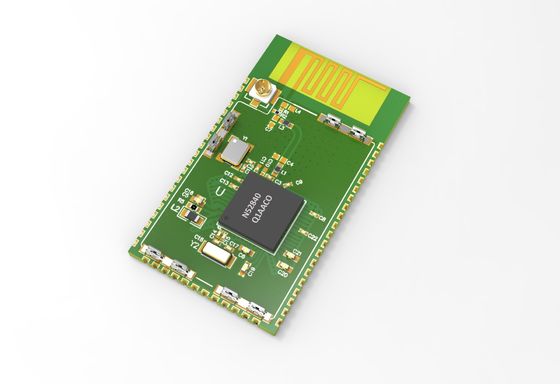

1.5uA BLE5 Thread ZigBee3 Nfc โมดูลพลังงานต่ําแบบ Bluetooth สําหรับล็อค BLE52840SA-B

• Bluetooth® 5, IEEE 802.15.4-2006, 2.4 GHz

ตัวรับส่งสัญญาณ

• ความไว -95 dBm ใน Bluetooth® 1 Mbps

โหมดพลังงานต่ำ (BLE)

• ความไว -103 dBm ใน 125 kbps BLE

โหมด (ระยะไกล)

• กำลังส่ง +7 dBm TX (ลงไปที่ -20 dBm)

• อัตราข้อมูลที่รองรับ:

• Bluetooth® 5: 2 Mbps, 1 Mbps, 500 kbps

และ 125 กิโลบิตต่อวินาที

• IEEE 802.15.4-2006: 250 กิโลบิตต่อวินาที

• 2.4 GHz ที่เป็นกรรมสิทธิ์: 2 Mbps, 1 Mbps

• โปรเซสเซอร์ร่วม AES/ECB/CCM/AAR 128 บิต

(การเข้ารหัสแพ็กเก็ตแบบทันที)

• กระแสสูงสุด 36 mA ใน TX (6dBm)

• กระแสสูงสุด 4.6 mA ใน RX

• โปรเซสเซอร์ ARM® Cortex®-M4 32 บิต พร้อมด้วย

เอฟพียู, 64 เมกะเฮิรตซ์

• 212 คะแนน EEMBC CoreMark วิ่งมาจาก

หน่วยความจำแฟลช

• 52 μA/MHz ทำงานจากหน่วยความจำแฟลช

• จุดเฝ้าระวังและติดตามโมดูลดีบัก

(DWT, ETM และ ITM)

• การแก้ปัญหาสายไฟแบบอนุกรม (SWD)

• ชุดคุณลักษณะด้านความปลอดภัยที่หลากหลาย

• การรักษาความปลอดภัย ARM® TrustZone® Cryptocell 310

ระบบย่อย

• NIST SP800-90A และ SP800-90B

เครื่องกำเนิดตัวเลขสุ่มที่สอดคล้อง

• AES-128: ECB,CBC,CMAC/CBC-MAC,

CTR,CCM/CCM*

• รองรับ Chacha20/Poly1305 AEAD

ขนาดคีย์ 128 และ 256 บิต

• SHA-1, SHA-2 สูงสุด 256 บิต

• การตรวจสอบข้อความคีย์แฮช

รหัส (HMAC)

• RSA มีขนาดคีย์สูงสุด 2048 บิต

• SRP ขนาดคีย์สูงสุด 3072 บิต

• รองรับ ECC สำหรับเส้นโค้งที่ใช้มากที่สุด

เหนือสิ่งอื่นใด P-256 (secp256r1) และ

Ed25519/Curve25519

• การจัดการคีย์แอปพลิเคชันโดยใช้

โมเดลคีย์ที่ได้รับ

• พร้อมบูตอย่างปลอดภัย

• รายการควบคุมการเข้าถึงแฟลช (ACL)

• รากฐานของความไว้วางใจ (RoT)

• การควบคุมการดีบักและการกำหนดค่า

• การป้องกันพอร์ตการเข้าถึง (CTRL-AP)

• ลบอย่างปลอดภัย

• การจัดการพลังงานที่ยืดหยุ่น

• ช่วงแรงดันไฟจ่าย 1.7 V-5.5 V

• ปลุกได้รวดเร็วโดยใช้ความถี่ภายใน 64 MHz

ออสซิลเลเตอร์, ออสซิลเลเตอร์ภายนอก 32.768KHZ

• 0.4 μA ที่ 3 V ในโหมดปิดระบบ หมายเลข

การเก็บรักษาแรม

• 1.5 μA ที่ 3 V ในโหมด System ON, ไม่มี RAM

การเก็บรักษา ปลุกการทำงานบน RTC

• แฟลช 1 MB และ RAM 256 kB

• อินเทอร์เฟซบนชิปขั้นสูง

• คอนโทรลเลอร์ USB 2.0 ความเร็วเต็ม (12 Mbps)

• อินเตอร์เฟซ QSPI 32 MHz

• SPI ความเร็วสูง 32 MHz

• การสื่อสารระยะใกล้ประเภท 2 (NFC-A)

แท็กพร้อมฟิลด์ปลุก

• รองรับการสัมผัสเพื่อจับคู่

• การเชื่อมต่ออุปกรณ์ต่อพ่วงแบบตั้งโปรแกรมได้

(พีพีไอ)

• พิน I/O เอนกประสงค์ 48 พิน

• การถ่ายโอนข้อมูลอัตโนมัติ EasyDMA

ระหว่างหน่วยความจำและอุปกรณ์ต่อพ่วง

• 12 บิต, 200 ksps ADC - กำหนดค่าได้ 8 แบบ

ช่องสัญญาณที่สามารถตั้งโปรแกรมได้

• เปรียบเทียบระดับ 64

• เครื่องเปรียบเทียบพลังงานต่ำ 15 ระดับพร้อม

ปลุกจากโหมดปิดระบบ

• เซ็นเซอร์อุณหภูมิ

• โมดูเลเตอร์ความกว้างพัลส์ 4 ช่อง 4 ช่อง (PWM)

หน่วยที่มี EasyDMA

• อุปกรณ์ต่อพ่วงเสียง: I2S, ไมโครโฟนดิจิตอล

อินเทอร์เฟซ (พีดีเอ็ม)

• ตัวจับเวลา 5x 32 บิตพร้อมโหมดตัวนับ

• มากถึง 4x SPI master/3x SPI Slave พร้อมด้วย

EasyDMA

• มาสเตอร์/สเลฟ 2 สายที่เข้ากันได้กับ I2C สูงสุด 2x

• 2x UART (CTS/RTS) พร้อม EasyDMA

• ตัวถอดรหัสการสร้างพื้นที่สี่เหลี่ยมจัตุรัส (QDEC)

• 3x ตัวนับเรียลไทม์ (RTC)
