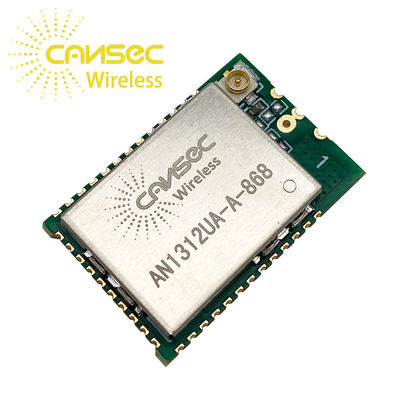

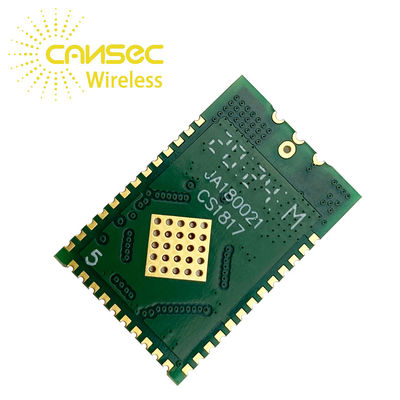

TI CC1312 IoT AES 256 บิตโมดูลกิกะเฮิรตซ์ย่อย 434/470/868/915 เมกะเฮิร์ตซ์ 13dBm TX พลังงาน

โมดูล AN1312 ได้รับการออกแบบตาม CC1312Rอุปกรณ์ CC1312R เป็น MCU ไร้สายความถี่ต่ำกว่า 1GHz ที่กำหนดเป้าหมายไปยัง Wireless M-Bus, IEEE 802.15.4g, สมาร์ทออบเจกต์ที่เปิดใช้งาน IPv6 (6LoWPAN), KNX RF, Wi-SUN® และระบบที่เป็นกรรมสิทธิ์ รวมถึง TI15.4-Stack

อุปกรณ์ CC1312R เป็นสมาชิกของแพลตฟอร์ม SimpleLink™ MCU ของอุปกรณ์ RF 2.4-GHz และ Sub-1 GHz ที่คุ้มค่า ใช้พลังงานต่ำเป็นพิเศษกระแส RF และไมโครคอนโทรลเลอร์ (MCU) ที่แอคทีฟต่ำมาก นอกเหนือจากกระแสไฟสลีปที่ต่ำกว่า μA ที่มีการเก็บข้อมูล RAM ที่ป้องกันพาริตีสูงถึง 80KB ให้อายุการใช้งานแบตเตอรี่ที่ยอดเยี่ยมและช่วยให้สามารถใช้งานกับแบตเตอรี่เซลล์แบบเหรียญขนาดเล็กและในการใช้งานเพื่อการเก็บเกี่ยวพลังงาน

อุปกรณ์ CC1312R รวมเอาตัวรับส่งสัญญาณ RF ที่ใช้พลังงานต่ำและยืดหยุ่นมากเข้ากับซีพียู Arm® Cortex®-M4F 48-MHz อันทรงพลังในแพลตฟอร์มที่รองรับหลายเลเยอร์ทางกายภาพและมาตรฐาน RFRadio Controller เฉพาะ (Arm® Cortex®-M0) จัดการคำสั่งโปรโตคอล RF ระดับต่ำที่จัดเก็บไว้ใน ROM หรือ RAM ดังนั้นจึงมั่นใจได้ว่าใช้พลังงานต่ำเป็นพิเศษและมีความยืดหยุ่นสูงการใช้พลังงานต่ำของอุปกรณ์ CC1312R ไม่ทำให้ประสิทธิภาพของ RF ลดลงอุปกรณ์ CC1312R มีความไวและประสิทธิภาพที่ยอดเยี่ยม (การเลือกและการปิดกั้น) ที่ยอดเยี่ยม

อุปกรณ์ CC1312R เป็นโซลูชันแบบชิปเดียวที่ผสานรวมอย่างแท้จริง โดยผสมผสานระบบ RF แบบสมบูรณ์และตัวแปลง DC/DC บนชิปเซ็นเซอร์สามารถจัดการในลักษณะที่ใช้พลังงานต่ำมากโดยโปรแกรมอัตโนมัติ

CPU Controller Sensor พลังงานต่ำพิเศษพร้อม SRAM 4KB สำหรับโปรแกรมและข้อมูลตัวควบคุมเซ็นเซอร์ที่มีการปลุกอย่างรวดเร็วและโหมด 2 MHz ที่ใช้พลังงานต่ำเป็นพิเศษ ได้รับการออกแบบมาเพื่อสุ่มตัวอย่าง บัฟเฟอร์ และประมวลผลทั้งแบบอะนาล็อกและดิจิตอล

• CC1312F Sub-1-GHz RF . ในตัว

ระบบบนชิป (SOC)

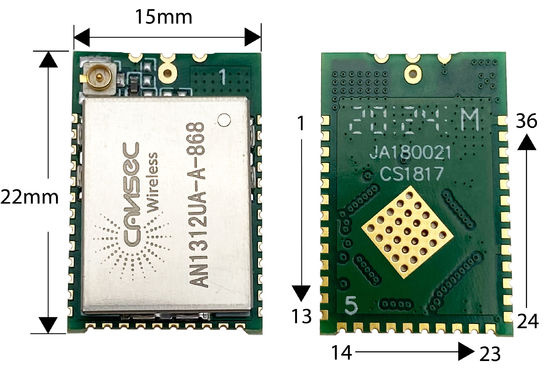

• ขนาด:15มม. X 22มม. X 3.2มม.
• แรงดันไฟฟ้าที่ใช้งาน: 1.8V ถึง 3.8V
• อุณหภูมิในการทำงาน: -20 ℃ ~ + 70 ℃
• อุณหภูมิในการจัดเก็บ: -40 ℃ ~ + 150 ℃
• ไมโครคอนโทรลเลอร์
• Arm® Cortex®-M4F . 48-MHz อันทรงพลัง
• โปรเซสเซอร์
• 352KB ของ Programmable Flash ในระบบ
• ROM ขนาด 256KB สำหรับโปรโตคอลและไลบรารี

ฟังก์ชั่น

• 8KB ของ Cache SRAM (หรืออีกทางหนึ่งคือ

เป็นแรมเอนกประสงค์)

• 80KB ของ Ultralow Leakage SRAM
• การดีบัก cJTAG และ JTAG 2 พิน
• รองรับการอัปเกรดแบบ Over-the-Air (OTA)
• คอนโทรลเลอร์ Ultralow Power Sensor พร้อม 4KB ของ SRAM
• ตัวอย่าง จัดเก็บ และประมวลผลข้อมูลเซ็นเซอร์
• การทำงานที่เป็นอิสระจาก CPU ของระบบ
• ปลุกอย่างรวดเร็วเพื่อการทำงานที่ใช้พลังงานต่ำ
• TI-RTOS, ไดรเวอร์, Bootloader และ IEEE

802.15.4 MAC ใน ROM เพื่อการเพิ่มประสิทธิภาพ

ขนาดสมัคร

• อุปกรณ์ต่อพ่วง
• อุปกรณ์ต่อพ่วงดิจิตอลสามารถกำหนดเส้นทางไปที่ใดก็ได้

GPIO

• วัตถุประสงค์ทั่วไป 4× 32 บิต หรือ 8× 16 บิต

ตัวจับเวลา

• ADC 12 บิต, 200 ตัวอย่าง/วินาที, 8 ช่อง
• เครื่องเปรียบเทียบ 2 เท่าพร้อม DAC อ้างอิงภายใน (เวลาต่อเนื่อง 1 เท่า, พลังงานต่ำพิเศษ 1 เท่า)
• แหล่งกระแสที่ตั้งโปรแกรมได้
• 2 x UART
• 2 x SSI (SPI, ไมโครไวร์, TI)
• I2C
• I2S
• นาฬิกาตามเวลาจริง (RTC)
• AES-128 - และ Crypto Accelerator 256 บิต
• เครื่องกำเนิดตัวเลขสุ่มที่แท้จริง (TRNG)
• การตรวจจับแบบ Capacitive สูงสุด 8 ช่อง
• ตัวตรวจสอบอุณหภูมิและแบตเตอรี่ในตัว
• พลังงานต่ำ
• โหมดใช้งาน RX: 8mA
• โหมดแอ็คทีฟ TX: 27mA
• สแตนด์บาย: 1 μA (เปิด RTC, RAM 80KB และ

การเก็บรักษาซีพียู)

• หมวดวิทยุ
• RF . ความถี่ย่อย 1 GHz ประสิทธิภาพสูงที่ยืดหยุ่น

ตัวรับส่งสัญญาณ

• ความไวของตัวรับที่ดีเยี่ยม:

-121 dBm สำหรับ SimpleLink ระยะยาว

โหมดที่ 5 kbps;

-110 dBm ที่ 50 kbps

• กำลังขับสูงสุด +14 dBm พร้อม

การชดเชยอุณหภูมิ
