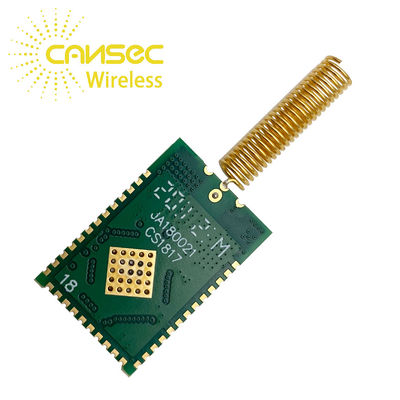

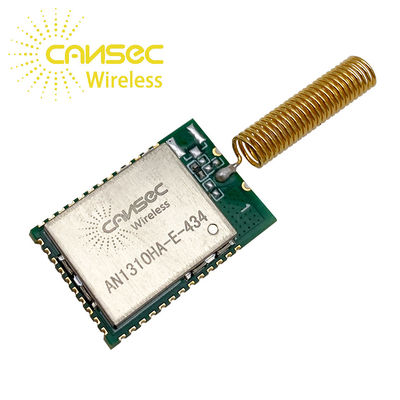

13dBm 1uA Cc1310 โมดูล Lora 868mhz ไร้สาย RF Soc Ti Module

13dBm 1uA Cc1310 โมดูล Lora 868mhz ไร้สาย RF Soc Ti Module
13dBm 1uA Cc1310 โมดูล Lora 868mhz ไร้สาย RF Soc Ti Module 13dBm 1uA Cc1310 โมดูล Lora 868mhz ไร้สาย RF Soc Ti Module 13dBm 1uA Cc1310 โมดูล Lora 868mhz ไร้สาย RF Soc Ti Module

ภาพใหญ่ :  13dBm 1uA Cc1310 โมดูล Lora 868mhz ไร้สาย RF Soc Ti Module

รายละเอียดสินค้า:
สถานที่กำเนิด: ปักกิ่ง
ชื่อแบรนด์: Cansec Wireless
หมายเลขรุ่น: AN1310HA-E
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 100
ราคา: USD 4.12$ per piece
รายละเอียดการบรรจุ: กล่องบรรจุ 1000 ชิ้นขนาดบรรจุ: 40 * 34 * 20 ซม. น้ำหนักรวม: 5.000 กก
เวลาการส่งมอบ: 5 ~ 8 สัปดาห์
เงื่อนไขการชำระเงิน: T / T
สามารถในการผลิต: 2000000 ชิ้นต่อปี
ติดต่อ

13dBm 1uA Cc1310 โมดูล Lora 868mhz ไร้สาย RF Soc Ti Module

ลักษณะ

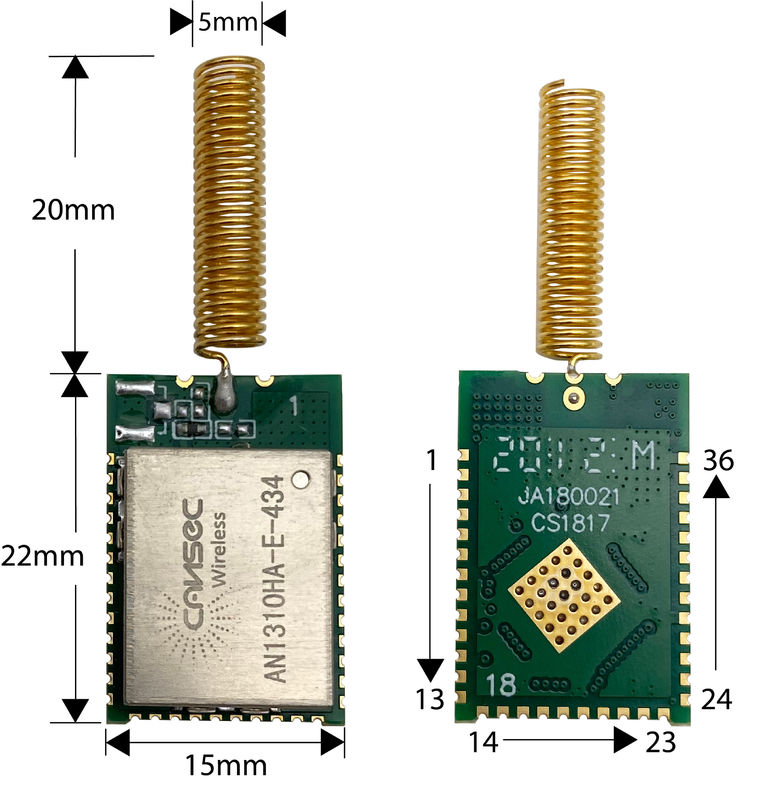

ขนาดโดยรวม: 15mm*22mm (+25mmเสาอากาศ)*3.2mm TX Power: 13dBm
ความไว Rx: -124dBm TX ปัจจุบัน: 25mA
RX ปัจจุบัน: 5.5mA กระแสไฟแสตนด์บาย: 1uA
เสาอากาศ: ขั้วต่อเกลียว ชิปเซ็ต: Texas Instruments CC1310
ความถี่ในการทำงาน: 434/470/868/915MHz พิสัย: 400ม. (434MHz) / 700ม. (868/915MHz)
แรงดันไฟฟ้าที่ใช้งาน: 1.8~3.8V
เน้น:

โมดูล Cc1310 Lora 868mhz

,

โมดูล RF Soc Ti ไร้สาย

,

โมดูล 1uA Lora 868mhz

โมดูล RF ไร้สาย 434 mhz Soc Ti 868mhz Long Range Cc1310 โมดูล LoRa

13dBm 1uA Cc1310 โมดูล Lora 868mhz ไร้สาย RF Soc Ti Module 0

Vbat=3.3V Fquency=434/470MHz

พารามิเตอร์
นาที
พิมพ์
แม็กซ์
หน่วย
แรงดันใช้งาน
1.8
-
3.8
วี
อุณหภูมิในการทำงาน
-20
-
+70
℃


การบริโภคในปัจจุบัน
โหมดสลีป
-
-
1
uA
โหมดรับ
-
5.5
-
mA
โหมดการส่ง (สำหรับผู้ให้บริการ &&ตัวเชื่อมต่อ UFL)
-
35
38
mA
TX Power (สำหรับผู้ให้บริการ)
-
13
14
dBm
ความไวของ RX
-
-
-124
dBm
ระยะทาง (434M)
400
ม
Vbat=3.3V ความถี่=868/915MHz
พารามิเตอร์
นาที
พิมพ์
แม็กซ์
หน่วย
แรงดันใช้งาน
1.8
-
3.8
วี
อุณหภูมิในการทำงาน
-20
-
+70
℃


การบริโภคในปัจจุบัน
โหมดสลีป
-
-
1
uA
โหมดรับ
-
5.5
-
mA
โหมดการส่ง (สำหรับผู้ให้บริการ &&ตัวเชื่อมต่อ UFL)
-
34
36
mA
TX Power (สำหรับผู้ให้บริการ)
-
13
14
dBm
ความไวของ RX
-
-
-115
dBm
ระยะทาง(868M)
700
ม



โมดูล RF ไร้สาย 434 mhz Soc Ti 868mhz Long Range Cc1310 โมดูล LoRa

1. โมดูล AN1310 ได้รับการออกแบบตาม CC1310F128.อุปกรณ์ CC1310 เป็นส่วนแรกในตระกูล MCU ไร้สายที่ใช้พลังงานต่ำเป็นพิเศษในตระกูล Sub-1-GHzอุปกรณ์ CC1310 รวมเอาตัวรับส่งสัญญาณ RF ที่ใช้พลังงานต่ำและยืดหยุ่นมากเข้ากับไมโครคอนโทรลเลอร์ Cortex-M3 48-MHz อันทรงพลังในแพลตฟอร์มที่รองรับหลายเลเยอร์ทางกายภาพและมาตรฐาน RFRadio Controller เฉพาะ (Cortex-M0) จัดการคำสั่งโปรโตคอล RF ระดับต่ำที่จัดเก็บไว้ใน ROM หรือ RAM ดังนั้นจึงมั่นใจได้ว่าพลังงานและความยืดหยุ่นต่ำเป็นพิเศษการใช้พลังงานต่ำของอุปกรณ์ CC1310 ไม่ทำให้ประสิทธิภาพของ RF ลดลงอุปกรณ์ CC1310 มีความไวและประสิทธิภาพที่ยอดเยี่ยม (การเลือกและการปิดกั้น) ที่ยอดเยี่ยม
2. อุปกรณ์ CC1310 เป็นโซลูชันชิปเดี่ยวที่ผสานรวมขั้นสูงอย่างแท้จริง ซึ่งรวมระบบ RF ที่สมบูรณ์และตัวแปลง DC-DC บนชิป
3. เซ็นเซอร์สามารถจัดการในลักษณะที่ใช้พลังงานต่ำมากด้วย MCU พลังงานต่ำพิเศษที่ทำงานอัตโนมัติโดยเฉพาะ ซึ่งสามารถกำหนดค่าให้จัดการกับเซ็นเซอร์อนาล็อกและดิจิตอลดังนั้นMCU หลัก (Cortex-M3) สามารถเพิ่มเวลาการนอนหลับให้สูงสุด
4. การจัดการพลังงานและนาฬิกาของ CC1310 และระบบวิทยุต้องการการกำหนดค่าและการจัดการเฉพาะด้วยซอฟต์แวร์เพื่อให้ทำงานได้อย่างถูกต้องสิ่งนี้ได้ถูกนำมาใช้ใน TI RTOS ดังนั้นจึงขอแนะนำให้ใช้เฟรมเวิร์กซอฟต์แวร์นี้สำหรับการพัฒนาแอพพลิเคชั่นทั้งหมดบนอุปกรณ์TI-RTOS และไดรเวอร์อุปกรณ์ทั้งหมดมีให้ในซอร์สโค้ดฟรี

คุณสมบัติ

  • สร้างขึ้นใน CC1310F128 Sub-1-GHz RF System-On-Chip (SOC)
  • ขนาด:15mm X 22mmX3.2mm
  • แรงดันไฟฟ้าที่ใช้งาน: 1.8V ถึง 3.8V
  • อุณหภูมิในการทำงาน: -20 ℃ ~ + 70 ℃
  • อุณหภูมิในการจัดเก็บ: -40 ℃ ~ + 125 ℃
  • ไมโครคอนโทรลเลอร์
    • ARM Cortex –M3 . อันทรงพลัง
    • ความเร็วสัญญาณนาฬิกาสูงสุด 48MHz
    • แฟลชการเขียนโปรแกรมในระบบ 128KB
    • 8KB ของ SRAM สำหรับแคช (หรือเป็น RAM วัตถุประสงค์ทั่วไป )
    • 20KB ของ Ultralow Leakage SRAM
    • การดีบัก cJTAG และ JTAG 2 พิน
    • รองรับการอัปเกรดแบบ Over-the-Air (OTA)
  • ตัวควบคุมเซนเซอร์กำลังไฟฟ้า Ultralow
    • สามารถทำงานอัตโนมัติจากส่วนที่เหลือของระบบ
    • สถาปัตยกรรม 16 บิต
    • 2KB ของ Ultralow Leakage SRAM สำหรับโค้ดและข้อมูล
  • สถาปัตยกรรมขนาดโค้ดที่มีประสิทธิภาพ การวาง TI-RTOS ไดรเวอร์ และ Bootloader ใน ROM
  • อุปกรณ์ต่อพ่วง
    • พินอุปกรณ์ต่อพ่วงดิจิทัลทั้งหมดสามารถกำหนดเส้นทางไปยัง GPIO . ใดก็ได้
    • โมดูลตัวจับเวลาเอนกประสงค์สี่โมดูล (ตัวจับเวลา 16 บิตแปดตัวหรือตัวจับเวลา 32 บิตสี่ตัว แต่ละ PWM)
    • ADC 12 บิต, 200 ksamples/s, 8-Channel Analog MUX
    • เครื่องเปรียบเทียบเวลาต่อเนื่อง
  • Ultralow Power Clocked Comparator
  • แหล่งกระแสที่ตั้งโปรแกรมได้
  • UART
  • 2 x SSI (SPI, ไมโครไวร์, TI)
  • I2C
  • I2S
  • นาฬิกาตามเวลาจริง (RTC)
  • โมดูลความปลอดภัย AES-128
  • เครื่องกำเนิดตัวเลขสุ่มที่แท้จริง (TRNG)
  • รองรับปุ่มตรวจจับแบบ Capacitive แปดปุ่ม
  • เซ็นเซอร์อุณหภูมิในตัว
  • พลังงานต่ำ
    • MCU โหมดแอ็คทีฟ: 48MHz Running Coremark: 2.5mA (51μA/MHz)
    • MCU โหมดแอ็คทีฟ: 48.5 CoreMark/mA
    • Active-Mode Sensor Controller ที่ 24 MHz: 0.4mA +8.2μA/MHz
    • ตัวควบคุมเซ็นเซอร์ หนึ่งปลุกทุกวินาทีทำการสุ่มตัวอย่าง ADC 12 บิตหนึ่งตัว: 0.95μA
    • สแตนด์บาย: 0.7μA (การรัน RTC และ RAM และการเก็บรักษา CPU)
    • ปิดเครื่อง: 185nA (ปลุกเมื่อเหตุการณ์ภายนอก)
  • มาตรา RF
    • ความไวของตัวรับที่ยอดเยี่ยม -124 dBm ใช้

โหมดระยะไกล -110dBm ที่ 50kbps

  • หัวกะทิที่ยอดเยี่ยม: 56dB
  • ประสิทธิภาพการบล็อกที่ยอดเยี่ยม: 90 dB
  • กำลังขับที่ตั้งโปรแกรมได้สูงถึง +14 dBm
13dBm 1uA Cc1310 โมดูล Lora 868mhz ไร้สาย RF Soc Ti Module 1

13dBm 1uA Cc1310 โมดูล Lora 868mhz ไร้สาย RF Soc Ti Module 2



13dBm 1uA Cc1310 โมดูล Lora 868mhz ไร้สาย RF Soc Ti Module 3

13dBm 1uA Cc1310 โมดูล Lora 868mhz ไร้สาย RF Soc Ti Module 4

13dBm 1uA Cc1310 โมดูล Lora 868mhz ไร้สาย RF Soc Ti Module 5

13dBm 1uA Cc1310 โมดูล Lora 868mhz ไร้สาย RF Soc Ti Module 6

13dBm 1uA Cc1310 โมดูล Lora 868mhz ไร้สาย RF Soc Ti Module 7

13dBm 1uA Cc1310 โมดูล Lora 868mhz ไร้สาย RF Soc Ti Module 8

13dBm 1uA Cc1310 โมดูล Lora 868mhz ไร้สาย RF Soc Ti Module 9

13dBm 1uA Cc1310 โมดูล Lora 868mhz ไร้สาย RF Soc Ti Module 10
คำถามที่พบบ่อย
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
A1: เราเป็นโรงงานมืออาชีพที่มีประสบการณ์ 25 ปี
Q2: คุณสามารถยอมรับ OEM / ODM ได้หรือไม่?
A2: แน่นอนว่าเรามีประสบการณ์ OEM และ ODM มากมาย
Q3: คุณมีการประกันคุณภาพหรือไม่?
A3;ผลิตภัณฑ์แต่ละชิ้นของเราผ่านการทดสอบคุณภาพและมีบริการหลังการขายฟรีสองปี
